VT-CC1310PA-433M無線模塊基于TI高性系統芯片(SoC)CC1310設計，集成了高性能的RF收發器和工業級ARM®Cortex®-M3控制器，是一款完整的、體積小巧的、低功耗的無線收發模塊。
模塊把ARM控制器的所有GPIO都引出來，方便用戶使用控制器的所有資源。另外，集成了所有RF相關的外圍電路，用戶不需要對射頻電路設計深入了解，就可以使用本模塊輕易地開發出性能穩定、可靠性高的無線產品。
基本特點
● 433MHz無線收發器，可定制315M/470M/510M/779M/868M/915M
● 支持(G)FSK、OOK、MSK調制
● 輸出功率從-10dBm 到+23dBm可調
● 在Long-Range Mode模式下，靈敏度達-124dBm
● 傳輸數率從0.625bps到4Mbps可調
● 硬件支持前向糾錯、數據白化、CRC校驗
● 硬件支持8.2.15.4g
● 支持自動LBT和CCA功能
● 支持?jǐn)?shù)字RSSI輸出
● 高穩定性，可靠性達到工業級別
● 低功耗，2.2V~3.8V供電
應用范圍
● 無線計量和無線智能電網
● 物流跟蹤、倉庫巡檢、電子標簽等
● 工業儀器儀表無線數據采集和控制
● 住宅與建筑物(智能家居)控制
● 電子消費類產品無線遙控
● 無線報警與安全系統
● 無線傳感器網絡
● 醫療檢測
技術參數
測試條件：Ta=25℃，VCC=3.3V
|
技術指標 |
參數 |
備注 |
|
頻率范圍 |
428MHz~438MHz |
可編程配置，可定制其他頻率 |
|
頻率誤差 |
±10ppm |
|
|
調制方式 |
(G)FSK/OOK/MSK |
可編程配置 |
|
傳輸數率 |
0.625bps~4Mbps |
可編程配置 |
|
發射功率 |
-10dBm ~ +23dBm |
可編程配置 |
|
接收靈敏度 |
-124dBm |
@0.625bps |
|
發射電流 |
130mA |
@+23dBm |
|
接收電流 |
5.5mA |
|
|
休眠電流 |
0.6uA |
待機模式 |
|
通信距離 |
1800米 |
@1.2kbps，開寬視距，+23dBm發射功率 |
|
工作濕度 |
10% ~ 90% |
無冷凝 |
|
工作溫度 |
-40℃~85℃ |
|
|
供電電壓 |
2.2V~3.8V DC |
±100mV 紋波 |
|
外形尺寸 |
25.0×34.0×2.0mm |

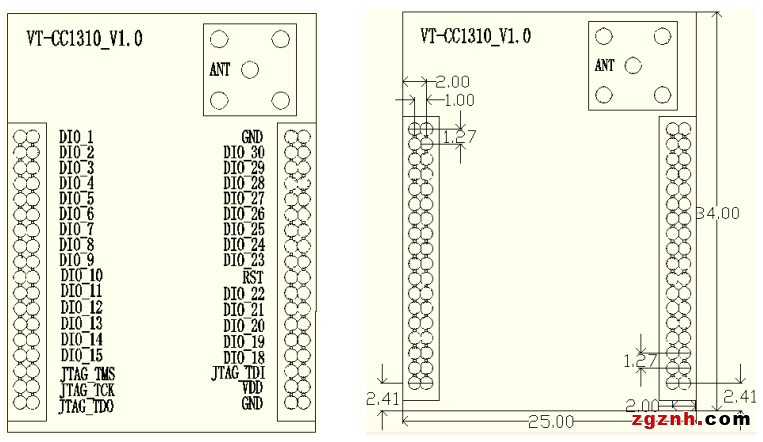

如尺寸圖示 |
備注：
1． 模塊的通信速率會影響通信距離，速率越高，通信距離越近。
2． 模塊的通信速率會影響接收靈敏度，速率越高，靈敏度越低。
3． 模塊的供電電壓會影響發射功率，在工作電壓范圍內，電壓越低，發射功率越小。
4． 模塊的工作溫度變化時，中心頻率會改變，只要不超出工作溫度范圍，不影響應用。
5． 天線對通信距離有很大的影響，請選用匹配的天線并正確安裝。
6． 模塊的安裝方式會影響通信距離。
引腳說明
|
引腳 |
類型 |
描述 |
|
VDD |
VDD |
2.2V~3.8V DC |
|
GND |
GND |
電源地 |
|
RST |
復位 |
輸入低電平，模塊控制器復位 |
|
JTAG_TMS |
JTAG調試接口引腳 |
|
|
JTAG_TCK |
JTAG調試接口引腳 |
|
|
JTAG_TDO |
JTAG調試接口引腳 |
|
|
JTAG_TDI |
JTAG調試接口引腳 |
|
|
DIO_xx |
通用IO口 |
可配置為外設功能引腳 |
|
ANT |
天線 |
阻抗5ohm |
程序開發
1. 我們提供開發套件VT-CC1310-LaunchPad，幫助用戶快速建立和熟悉開發環境。
2. 我們可以提供例程，或者在TI官網www.ti.com上可找到。
