以太網/物聯網模擬信號8通道數據采集器
產品特點
● 4-20mA等模擬量直接轉為以太網和總線通訊數字量
● 支持10M以太網RJ45接口，支持Modbus TCP通訊協議
● 支持RS 485/RS 232串口擴展，支持Modbus RTU協議
● 測量精度優于0.05%，可計算機程控校準模塊精度
● 8路模擬量共地輸入，I /O端與系統隔離電壓3000VDC
● 輔助電源寬電壓供電范圍：8 — 50VDC
● 外形美觀，可靠性高，編程方便，DIN 35標準安裝
● 用戶可編程設置目標模塊地址、波特率等
以太網/物聯網模擬信號8通道數據采集器
典型應用
● 用局域網對工業現場進行測量、監視和遠程控制
● 以太網、RS232/485總線工控智能化系統實現
● 0-10V/4-20mA采集轉換成以太網RJ45接口輸出
● 傳感器信號AD隔離轉換、組網控制及遠程變送
● 物聯網多路模擬量數據采集、監控及遠傳
● 儀器儀表測量監控數據聯網獲取與記錄
● 電力設備、交通設施等系統運行數據組網監控
● 環保、安防、醫療等各種儀器設備實現聯網功能
以太網/物聯網模擬信號8通道數據采集器

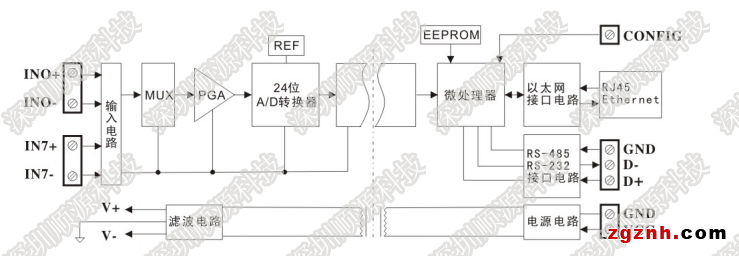

原理框圖
以太網/物聯網模擬信號8通道數據采集器

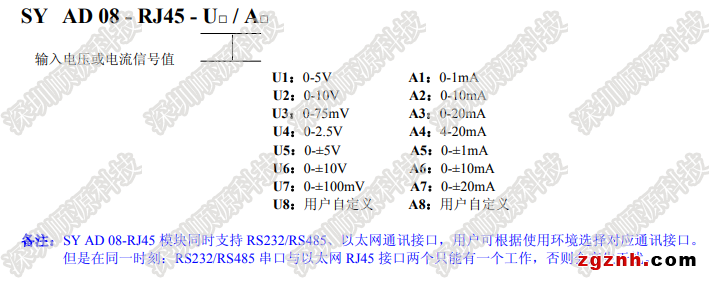

產品選型
選型舉例 1： 型號：SY AD 08-RJ45-A4；表示 8 路 4-20mA 信號輸入，以太網和 RS232/RS485 輸出。
選型舉例 2： 型號：SY AD 08-RJ45-A7；表示 8 路 0-±20mA 信號輸入，以太網和 RS232/RS485 輸出。
選型舉例 3： 型號：SY AD 08-RJ45-U1；表示 8 路 0-5V 信號輸入，以太網和 RS232/RS485 輸出。
